Cách bố trí, lắp đặt và hướng dẫn sử dụng bảng điều khiển điện tử, hệ thống công tắc trên ca nô

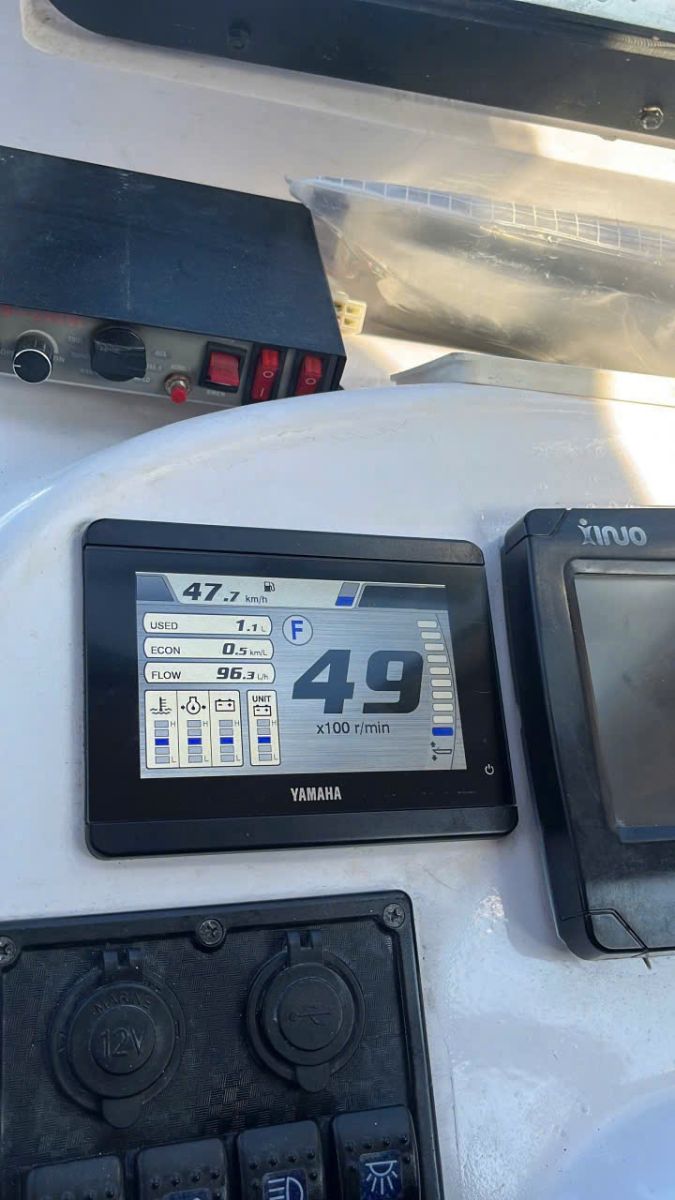

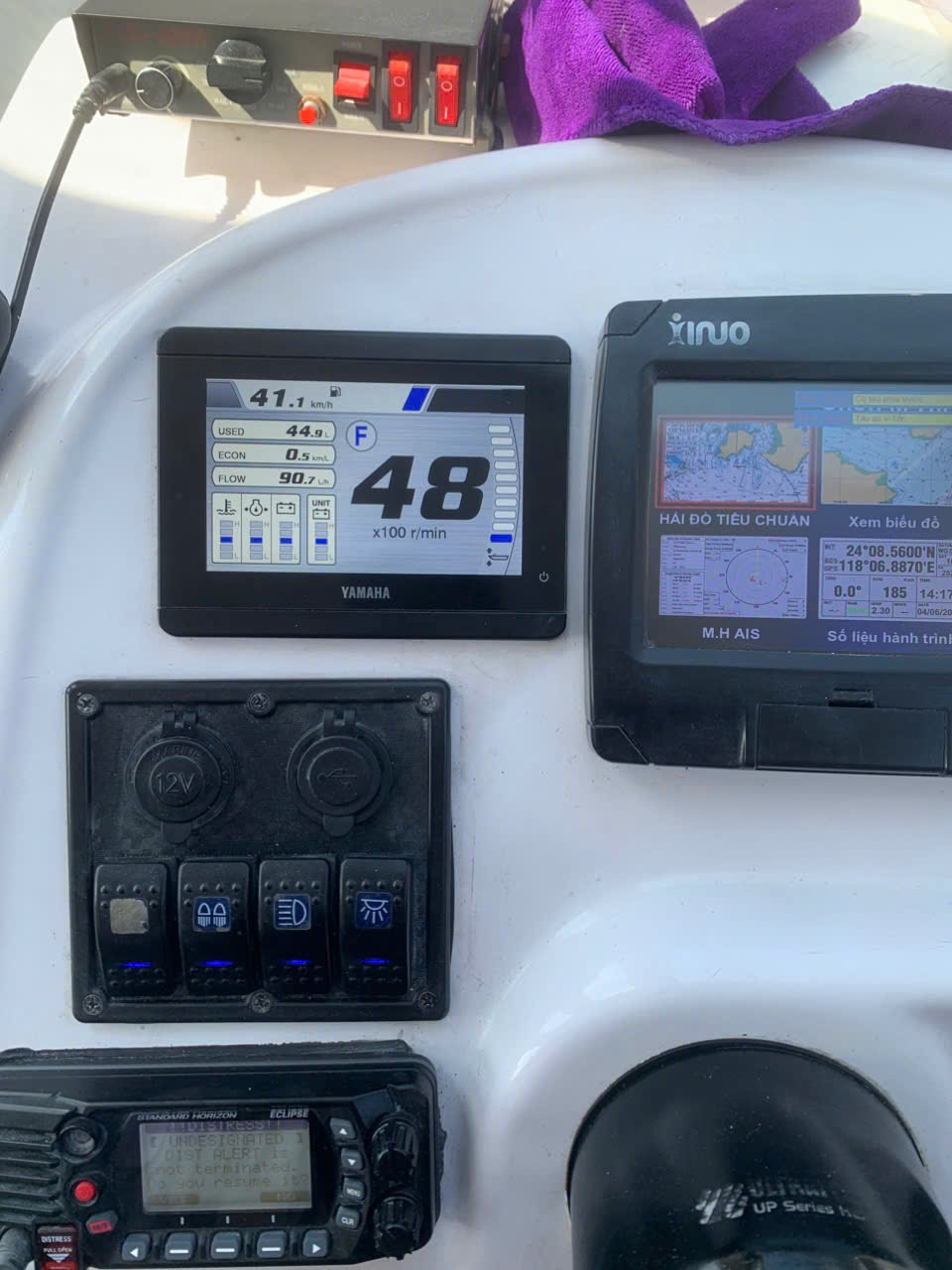

Bảng điều khiển điện tử và hệ thống công tắc trên ca nô là khu vực tập trung nhiều thiết bị quan trọng, giúp người điều khiển kiểm soát động cơ, đèn hàng hải, bơm nước, còi, thiết bị điện, hệ thống thông tin liên lạc và nhiều phụ tải khác. Một bảng điện được bố trí khoa học, lắp đặt đúng kỹ thuật và có khả năng chống nước tốt sẽ giúp ca nô vận hành thuận tiện, an toàn và dễ dàng bảo dưỡng khi phát sinh sự cố.
Đối với ca nô du lịch, ca nô chở khách, ca nô công vụ, ca nô hoa tiêu và ca nô Composite, thiết kế bảng điều khiển cần được tính toán ngay từ giai đoạn đóng mới hoặc cải tạo.
Vietnamsea – Công ty TNHH Thương mại Dịch vụ Du lịch Biển Việt Nam nhận đóng mới, sửa chữa, cải tạo hệ thống điện và lắp đặt bảng điều khiển ca nô theo cấu hình thực tế của từng phương tiện.
1. Khảo sát hệ thống điện trước khi lắp đặt
Trước tiên cần xác định toàn bộ thiết bị điện sẽ sử dụng trên ca nô.
Các phụ tải thường gặp gồm:
- Công tắc khởi động động cơ.
- Đồng hồ hoặc màn hình động cơ.
- Đèn hàng hải.
- Đèn chiếu sáng.
- Bơm nước.
- Bơm hút đáy.
- Còi.
- Radio/VHF.
- Thiết bị định vị GPS.
- Màn hình hàng hải.
- Bơm nhiên liệu hoặc các thiết bị phụ trợ.
- Bồn cầu điện.
- Các ổ cắm và thiết bị điện khác.
Việc lập danh sách phụ tải ngay từ đầu giúp xác định quy mô bảng điện, số lượng công tắc, cầu chì hoặc thiết bị bảo vệ cần thiết.
2. Bố trí bảng điều khiển điện tử trên ca nô
Vị trí bảng điều khiển phải đảm bảo người lái có thể quan sát và thao tác nhanh mà không cần rời khỏi vị trí điều khiển.
Đối với ca nô có một buồng lái, bảng điều khiển thường được bố trí ngay phía trước hoặc bên cạnh vị trí người lái.
Nguyên tắc quan trọng là chia các thiết bị thành từng nhóm:
Nhóm điều khiển động cơ
Bao gồm:
- Khóa điện hoặc nút khởi động.
- Nút dừng động cơ.
- Đồng hồ vòng tua.
- Đồng hồ tốc độ.
- Đồng hồ nhiên liệu.
- Đồng hồ báo nhiệt độ hoặc các thông số động cơ tùy hệ thống.
Nhóm đèn và tín hiệu
Có thể bố trí:
- Đèn mạn.
- Đèn lái.
- Đèn neo.
- Đèn chiếu sáng.
- Còi.
- Các thiết bị tín hiệu khác.
Nhóm thiết bị phụ trợ
Gồm:
- Bơm hút đáy.
- Bơm nước.
- Quạt thông gió.
- Thiết bị điện trong khoang.
- Các phụ tải chuyên dụng.
Cách phân nhóm này giúp người điều khiển dễ nhận biết chức năng của từng công tắc, đặc biệt trong điều kiện ban đêm hoặc thời tiết không thuận lợi.
3. Lựa chọn vị trí lắp bảng điện
Bảng điện ca nô cần đặt ở vị trí hạn chế tiếp xúc trực tiếp với nước.
Đối với ca nô hoạt động trên biển, cần đặc biệt chú ý đến nước mặn, hơi ẩm và hiện tượng ăn mòn các đầu nối điện.
Bảng điều khiển nên có khả năng chống nước phù hợp với môi trường sử dụng. Các đầu nối, công tắc và thiết bị điện phải được lựa chọn theo điều kiện làm việc thực tế.
Ngoài ra, cần đảm bảo phía sau bảng có đủ không gian để đi dây và bảo dưỡng.
4. Thiết kế sơ đồ điện trước khi thi công
Một hệ thống điện ca nô chuyên nghiệp không nên lắp đặt theo kiểu đấu dây tùy ý.
Trước khi thi công, cần xác định sơ đồ:
Ắc quy → thiết bị bảo vệ → bảng điện → công tắc → phụ tải.
Mỗi mạch cần được xác định rõ chức năng và tải điện.
Việc có sơ đồ điện giúp kỹ thuật viên dễ dàng tìm lỗi khi ca nô gặp sự cố và thuận tiện cho việc nâng cấp thiết bị sau này.
5. Lắp đặt cầu chì và thiết bị bảo vệ
Đây là một trong những hạng mục quan trọng nhất của hệ thống điện ca nô.
Các mạch điện cần được bảo vệ bằng cầu chì hoặc thiết bị bảo vệ phù hợp với tải và dây dẫn. Kích thước dây, dòng điện làm việc và thiết bị bảo vệ phải được tính toán đồng bộ.
Không nên sử dụng một cầu chì lớn cho nhiều phụ tải mà không tính toán cụ thể.
Mục tiêu là khi xảy ra quá dòng hoặc chập mạch, thiết bị bảo vệ có thể ngắt mạch để hạn chế nguy cơ hư hỏng hệ thống.
6. Lựa chọn dây điện phù hợp
Môi trường trên ca nô khác với môi trường điện dân dụng thông thường.
Dây điện phải phù hợp với môi trường rung động, độ ẩm và hơi muối. Tiết diện dây cần được lựa chọn dựa trên dòng điện và chiều dài đường dây.
Các đường dây cũng cần được cố định chắc chắn, tránh:
- Cọ sát.
- Gập quá mức.
- Tiếp xúc với cạnh sắc.
- Gần nguồn nhiệt.
- Ngâm trong nước.
- Chịu lực kéo tại đầu nối.
Đối với ca nô Composite, việc đi dây và cố định dây cũng cần tính đến kết cấu thân vỏ để thuận tiện cho sửa chữa về sau.
7. Đánh số và ký hiệu từng mạch điện
Một bảng điều khiển tốt không chỉ đẹp mà còn phải dễ sử dụng và dễ sửa chữa.
Mỗi công tắc nên có ký hiệu rõ ràng như:
NAV LIGHT – CABIN LIGHT – BILGE PUMP – HORN – VHF – ACCESSORY...
Hoặc sử dụng tiếng Việt tùy theo yêu cầu của chủ phương tiện.
Việc đánh dấu rõ ràng giúp người lái tránh bật nhầm thiết bị và giúp kỹ thuật viên xác định nhanh mạch điện khi bảo dưỡng.
8. Lắp đặt hệ thống công tắc
Công tắc cần được bố trí theo mức độ quan trọng và tần suất sử dụng.
Các thiết bị sử dụng thường xuyên nên đặt ở vị trí dễ tiếp cận. Những chức năng quan trọng như bơm hút đáy, đèn hàng hải, còi hoặc các thiết bị an toàn cần được bố trí dễ nhận biết.
Nếu sử dụng công tắc có đèn báo, người điều khiển có thể dễ dàng nhận biết thiết bị nào đang hoạt động.
Tuy nhiên, cách đấu đèn báo và tải điện cần được thiết kế phù hợp với từng loại công tắc.
9. Kiểm tra hệ thống trước khi vận hành
Sau khi hoàn thành lắp đặt, không nên đưa ca nô vào khai thác ngay mà cần kiểm tra từng mạch.
Trình tự có thể gồm:
Kiểm tra nguồn → kiểm tra cầu chì → kiểm tra công tắc → kiểm tra dây → kiểm tra thiết bị → kiểm tra tải → kiểm tra toàn hệ thống.
Mỗi thiết bị được bật riêng để xác định đúng chức năng.
Nếu có hiện tượng cầu chì liên tục đứt, dây nóng bất thường, công tắc phát nhiệt hoặc thiết bị hoạt động không ổn định, cần ngắt nguồn và kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
Hướng dẫn sử dụng bảng điều khiển điện tử trên ca nô
Trước khi khởi động
Người điều khiển nên kiểm tra nhanh:
- Nguồn điện chính.
- Tình trạng ắc quy.
- Các công tắc không cần thiết đang ở vị trí tắt.
- Thiết bị điện có dấu hiệu bất thường hay không.
- Khu vực bảng điện có nước hoặc hơi ẩm bất thường không.
Sau đó thực hiện quy trình khởi động động cơ theo đúng hướng dẫn của nhà sản xuất động cơ.
Trong quá trình vận hành
Không nên bật đồng thời quá nhiều phụ tải không cần thiết.
Đặc biệt cần theo dõi các thiết bị có công suất lớn như bơm, thiết bị điện công suất cao hoặc các phụ tải bổ sung.
Nếu phát hiện mùi khét, khói, dây nóng bất thường, cầu chì liên tục ngắt hoặc thiết bị chập chờn, cần tắt mạch liên quan và kiểm tra ngay.
Sau khi kết thúc chuyến đi
Tắt các thiết bị điện không cần thiết trước khi ngắt nguồn chính theo đúng thiết kế hệ thống.
Kiểm tra lại bảng điện, đặc biệt nếu ca nô vừa hoạt động trong điều kiện mưa, sóng lớn hoặc bị nước bắn vào khu vực điều khiển.
Những lỗi thường gặp khi lắp bảng điện ca nô
Một số lỗi có thể gây khó khăn trong quá trình sử dụng gồm:
- Công tắc bố trí thiếu khoa học.
- Không có sơ đồ điện.
- Dây điện không đúng tiết diện.
- Thiếu thiết bị bảo vệ.
- Đầu nối không kín.
- Dây đi lộn xộn.
- Không đánh dấu từng mạch.
- Bảng điện đặt ở vị trí dễ bị nước bắn.
- Không chừa không gian sửa chữa phía sau bảng.
- Sử dụng linh kiện không phù hợp môi trường hàng hải.
Đây là những vấn đề nên được xử lý ngay từ giai đoạn đóng mới hoặc cải tạo ca nô.
Vietnamsea – Lắp đặt và sửa chữa hệ thống điện ca nô
Công ty TNHH Thương mại Dịch vụ Du lịch Biển Việt Nam (Vietnamsea) nhận đóng mới ca nô, sửa chữa ca nô, cải tạo hệ thống điện, lắp đặt bảng điều khiển và hệ thống công tắc điện tử trên ca nô.
Quy trình có thể triển khai từ khảo sát nhu cầu – thiết kế sơ đồ điện – bố trí bảng điều khiển – lựa chọn công tắc – đi dây – lắp thiết bị bảo vệ – đấu nối – kiểm tra – chạy thử và bàn giao.
Dịch vụ phù hợp với ca nô du lịch, ca nô chở khách, ca nô công vụ, ca nô Composite, ca nô hoa tiêu và các phương tiện đường thủy cần làm mới hoặc nâng cấp hệ thống điện.
Nếu quý khách đang cần lắp bảng điều khiển điện ca nô, sửa hệ thống công tắc, làm mới hệ thống điện hoặc cải tạo bảng điều khiển cho ca nô, hãy liên hệ Vietnamsea để được khảo sát và tư vấn phương án phù hợp.
Thông tin liên hệ Vietnamsea
CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ DU LỊCH BIỂN VIỆT NAM (VIETNAMSEA)
Địa chỉ: Số 8/9 Tam Bình, phường Hiệp Bình, Thành phố Hồ Chí Minh
Hotline: 0985 117 649 – Anh Thái
Vietnamsea – Nhận đóng mới, sửa chữa, cải tạo hệ thống điện và lắp đặt bảng điều khiển ca nô theo nhu cầu thực tế.
Lưu ý: Sơ đồ điện, tiết diện dây, cầu chì và thiết bị bảo vệ phải được tính toán theo đúng tải điện và cấu hình cụ thể của từng ca nô. Không nên tự ý thay cầu chì lớn hơn quy định hoặc đấu thêm thiết bị vào mạch điện hiện có khi chưa kiểm tra khả năng chịu tải của hệ thống.
