Hệ thống lái thủy lực trên ca nô – Cấu tạo, nguyên lý và yêu cầu lắp đặt đúng kỹ thuật
Trong quá trình đóng mới ca nô composite, hệ thống lái là một trong những bộ phận ảnh hưởng trực tiếp đến khả năng điều khiển, độ an toàn và cảm giác vận hành của phương tiện. Đối với các ca nô sử dụng động cơ ngoài công suất trung bình và lớn, hệ thống lái thủy lực ngày càng được sử dụng phổ biến nhờ khả năng điều khiển nhẹ, chính xác và phù hợp với điều kiện vận hành ở tốc độ cao.
Tuy nhiên, để hệ thống lái hoạt động ổn định, việc lựa chọn đúng loại bơm lái, xy lanh lái, ống dầu, phụ kiện và quy trình lắp đặt là rất quan trọng. Nếu lắp sai hoặc xả khí không đầy đủ, vô lăng có thể bị rơ, nặng, lệch hoặc phản hồi không chính xác.
CÔNG TY TNHH ĐÓNG VÀ SỬA CHỮA TÀU TRƯỜNG SA nhận thiết kế, đóng mới ca nô composite FRP, lắp đặt hệ thống lái thủy lực, động cơ ngoài, hệ thống điện, nhiên liệu và chạy thử hoàn thiện trước khi bàn giao.
Hotline: 0985 117 649 – Anh Thái
Hệ thống lái thủy lực ca nô là gì?
Hệ thống lái thủy lực sử dụng áp lực dầu để truyền chuyển động từ vô lăng đến xy lanh lái gắn tại động cơ.
Khi người điều khiển xoay vô lăng, bơm lái tạo áp suất trong đường dầu và đẩy piston bên trong xy lanh sang một phía.
Chuyển động này làm động cơ quay sang trái hoặc phải, từ đó thay đổi hướng chuyển động của ca nô.
So với hệ thống lái cơ khí bằng dây cáp, lái thủy lực thường mang lại cảm giác điều khiển nhẹ hơn và đặc biệt phù hợp với động cơ công suất lớn.
Hệ thống lái thủy lực gồm những bộ phận nào?
Một hệ thống lái thủy lực ca nô thông thường gồm các bộ phận chính:
- Vô lăng.
- Bơm lái thủy lực.
- Xy lanh lái.
- Ống dẫn dầu.
- Dầu thủy lực.
- Các đầu nối.
- Khớp và phụ kiện lắp đặt.
- Hệ thống liên kết với động cơ ngoài.
Mỗi bộ phận phải phù hợp với công suất và cấu hình của ca nô.
Không nên lựa chọn hệ thống chỉ dựa trên kích thước hoặc giá thành.
Vì sao ca nô công suất lớn nên dùng lái thủy lực?
Khi công suất động cơ tăng, lực tác động lên hệ thống lái cũng tăng.
Động cơ ngoài có công suất lớn và trọng lượng cao sẽ tạo mô-men lớn hơn khi ca nô vận hành ở tốc độ cao.
Nếu sử dụng hệ thống lái không phù hợp, vô lăng có thể nặng, khó điều khiển hoặc không đảm bảo độ ổn định.
Lái thủy lực giúp giảm lực cần thiết tại vô lăng và hỗ trợ người vận hành điều khiển ca nô chính xác hơn.
Đặc biệt đối với ca nô công vụ, ca nô du lịch hoặc phương tiện thường xuyên chạy tải lớn, đây là một lựa chọn đáng cân nhắc.
Bước 1: Lựa chọn hệ thống lái phù hợp với động cơ
Trước khi lắp đặt, cần xác định:
- Công suất động cơ.
- Trọng lượng động cơ.
- Một máy hay hai máy.
- Kiểu lắp động cơ.
- Góc quay yêu cầu.
- Kích thước ca nô.
- Tốc độ khai thác dự kiến.
Xy lanh và bơm lái phải có thông số phù hợp với động cơ.
Nếu dùng hệ thống có khả năng chịu tải thấp hơn yêu cầu, tuổi thọ và độ an toàn có thể bị ảnh hưởng.
Bước 2: Xác định vị trí lắp bơm lái
Bơm lái thường được lắp phía sau vô lăng.
Vị trí này phải đủ chắc chắn để chịu lực khi người vận hành xoay vô lăng.
Bảng điều khiển hoặc console cần được gia cường phù hợp tại vị trí lắp.
Nếu bề mặt quá mỏng hoặc không đủ cứng, khu vực vô lăng có thể rung hoặc biến dạng sau thời gian dài sử dụng.
Bơm lái cũng cần được bố trí sao cho thuận tiện cho việc châm dầu và bảo dưỡng.

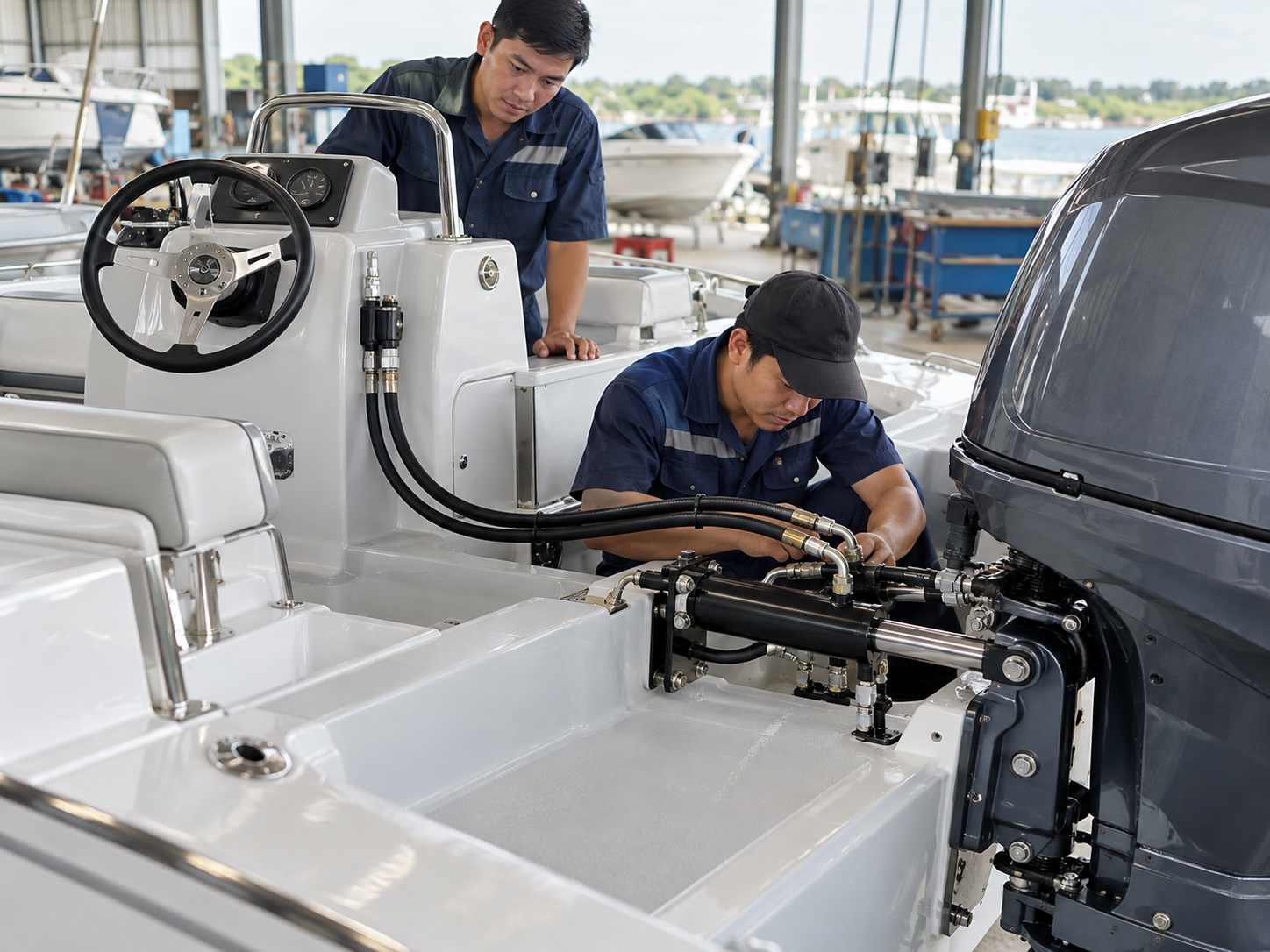

Bước 3: Lắp xy lanh lái tại động cơ
Xy lanh lái là bộ phận trực tiếp điều khiển góc quay của động cơ.
Khi lắp cần đảm bảo xy lanh không bị cấn, kẹt hoặc chạm vào các bộ phận khác khi động cơ quay hết sang hai phía.
Ngoài chuyển động trái – phải, động cơ ngoài còn có chức năng trim và tilt.
Vì vậy, sau khi lắp xy lanh phải kiểm tra toàn bộ hành trình nâng hạ động cơ để đảm bảo đường ống và xy lanh không bị kéo căng hoặc va chạm.
Bước 4: Đi đường ống dầu thủy lực
Ống dầu phải được bố trí gọn và tránh các vị trí dễ bị cọ xát.
Không nên để ống gập quá gắt hoặc đi sát các cạnh sắc.
Ở những vị trí xuyên qua vách composite, cần có biện pháp bảo vệ để tránh làm hư lớp ngoài của ống.
Đường ống cũng nên được cố định bằng kẹp phù hợp để không rung tự do khi ca nô vận hành.
Với ca nô sử dụng ngoài biển, các đầu nối cần đặc biệt chú ý đến khả năng chống ăn mòn.
Bước 5: Kết nối các đầu ống thủy lực
Các đầu nối phải được lắp đúng vị trí và siết chắc chắn.
Một đầu nối bị hở nhỏ cũng có thể khiến dầu rò rỉ và không khí lọt vào hệ thống.
Khi đó, người lái có thể cảm thấy vô lăng bị rơ hoặc phải xoay nhiều vòng trước khi động cơ phản ứng.
Sau khi kết nối, toàn bộ đường ống và đầu nối phải được kiểm tra kỹ trước khi châm dầu.
Bước 6: Châm dầu thủy lực
Dầu sử dụng phải phù hợp với yêu cầu của hệ thống lái.
Không nên dùng dầu không rõ chủng loại hoặc tự ý thay thế bằng loại dầu khác khi chưa xác định tính tương thích.
Dầu được châm vào hệ thống thông qua bơm lái.
Trong quá trình châm phải kết hợp xả khí để đảm bảo bên trong đường ống và xy lanh không còn bọt khí.
Bước 7: Xả khí hệ thống lái
Đây là một trong những công đoạn quan trọng nhất khi lắp đặt lái thủy lực.
Nếu còn không khí trong hệ thống, dầu sẽ không truyền lực ổn định.
Các biểu hiện thường gặp gồm:
- Vô lăng có độ rơ lớn.
- Xoay vô lăng nhưng động cơ phản ứng chậm.
- Vô lăng có cảm giác mềm bất thường.
- Góc lái hai bên không đều.
- Điều khiển không chính xác khi chạy tốc độ cao.
Quy trình xả khí cần được thực hiện cho cả hai chiều cho đến khi dầu ra ổn định và không còn bọt khí.
Bước 8: Kiểm tra góc lái sang trái và phải
Sau khi xả khí, kỹ thuật viên xoay vô lăng hết sang hai phía.
Cần kiểm tra xem động cơ có đạt đủ góc quay hay không.
Xy lanh không được chạm vào transom, dây điện, đường nhiên liệu hoặc các bộ phận xung quanh.
Đồng thời, đường dầu không được bị căng hoặc xoắn khi động cơ quay hết hành trình.
Nếu dùng hai động cơ, cần kiểm tra thêm thanh liên kết giữa hai máy.
Bước 9: Kiểm tra độ rơ vô lăng
Một hệ thống được lắp đúng phải có phản hồi tương đối chắc chắn.
Nếu vô lăng xoay một đoạn lớn nhưng động cơ chưa di chuyển, cần kiểm tra lại lượng khí trong hệ thống, các đầu nối hoặc xy lanh.
Độ rơ lớn có thể làm người lái khó kiểm soát phương tiện, đặc biệt khi chạy ở tốc độ cao hoặc vào cua.
Bước 10: Kiểm tra rò rỉ dầu
Sau khi lắp đặt hoàn chỉnh, cần kiểm tra:
- Đầu nối tại bơm lái.
- Hai đầu xy lanh.
- Các điểm nối trung gian.
- Ống dẫn dầu.
- Phớt xy lanh.
Không nên để hệ thống rò dầu dù chỉ ở mức nhỏ.
Rò rỉ lâu ngày vừa làm giảm lượng dầu vừa có thể khiến khí lọt vào hệ thống.
Bước 11: Kiểm tra hệ thống lái khi nổ máy
Sau khi động cơ được khởi động, tiến hành kiểm tra lái trong điều kiện ca nô chưa chạy.
Xoay vô lăng sang hai bên và quan sát chuyển động của động cơ.
Cần đảm bảo:
- Chuyển động đều.
- Không bị giật.
- Không có tiếng bất thường.
- Ống dầu không cọ vào máy.
- Không phát sinh rò rỉ.
Đồng thời có thể kiểm tra khả năng trim động cơ trong các vị trí lái khác nhau.
Bước 12: Chạy thử trên mặt nước
Chỉ sau khi hệ thống lái hoạt động ổn định tại chỗ mới đưa ca nô ra chạy thử.
Ban đầu nên thử ở tốc độ thấp.
Kỹ thuật viên kiểm tra khả năng giữ hướng, độ nhạy vô lăng và góc quay.
Sau đó tăng dần tốc độ để đánh giá hệ thống khi ca nô chạy nhanh.
Trong quá trình chạy thử cần chú ý hiện tượng ca nô tự kéo sang một bên hoặc vô lăng bị nặng bất thường.
Hệ thống lái hai động cơ có gì khác?
Ca nô sử dụng hai động cơ ngoài thường cần cơ cấu liên kết để hai máy quay đồng thời.
Việc bố trí khoảng cách giữa hai động cơ phải phù hợp với xy lanh, thanh liên kết và phạm vi trim.
Nếu lắp không hợp lý, khi hai máy quay hoặc trim có thể xảy ra va chạm.
Do đó, phương án lái cho ca nô hai động cơ cần được tính toán ngay từ giai đoạn thiết kế phần đuôi.
Những hư hỏng thường gặp của hệ thống lái thủy lực
Sau thời gian sử dụng, hệ thống có thể xuất hiện các lỗi như:
- Xì dầu tại phớt xy lanh.
- Rò dầu tại đầu nối.
- Ống thủy lực bị hư.
- Vô lăng có độ rơ lớn.
- Hệ thống có không khí.
- Xy lanh lái bị kẹt.
- Bơm lái hoạt động không ổn định.
- Động cơ quay không hết góc lái.
Khi xuất hiện những dấu hiệu này, nên kiểm tra sớm trước khi tiếp tục vận hành tốc độ cao.
Vì sao hệ thống lái phải được tính ngay khi thiết kế ca nô?
Nếu hệ thống lái được tính từ đầu, đơn vị đóng tàu có thể bố trí:
- Console vô lăng.
- Đường ống dầu.
- Vị trí xuyên vách.
- Không gian quanh động cơ.
- Khoảng cách giữa hai máy.
- Vị trí bảo dưỡng.
Điều này giúp hệ thống hoàn thiện gọn gàng và thuận tiện hơn nhiều so với việc bổ sung sau khi ca nô đã hoàn thiện.
